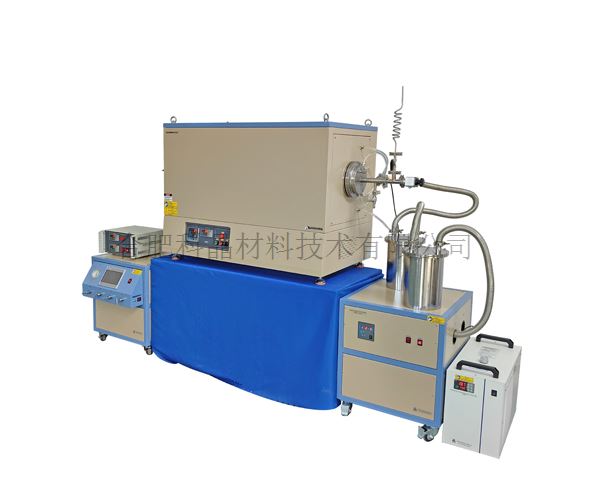

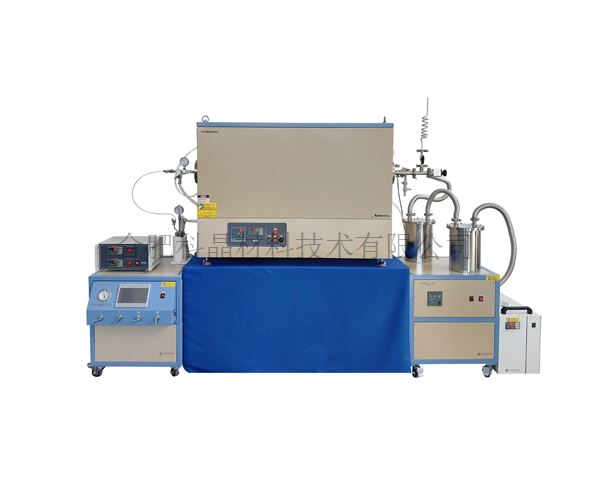

| 設備名稱型號 | ·1100℃&6英寸CVD系統（鈦合金法蘭、防腐型） GSL-1100X-6-3Z |
| 高溫爐參數 | · 電源：AC 380V 50HZ · 功率：17.5KW · 最高加熱溫度：1100℃（＜1h） · 長期使用溫度：1000℃ · 推薦升溫速率：≤10℃ · 加熱區長度：900mm · 加熱元件：電阻絲 · 熱電偶：雙K型（其中一個為巡檢儀表） 溫控系統： · 包含一款858型溫度控制器； · PID自動控溫系統； · 智能化50段可編程控制； · 控溫精度：±1℃； · 默認DB9 PC通信連接端口； · 通過MET認證； · 可選購電腦溫度控制軟件(用于858系列控制器)用于控制升溫曲線和導出數據；
|
| 爐管 | · 爐管材質：高純石英管 · 尺寸：ф6英寸*1320mm · 設備中配有2個氧化鋁管堵，設備使用時必須把管堵塞入到爐管兩端（保證恒溫區和密封圈的密封性） |
| 密封法蘭 | · 一對鈦合金水冷法蘭安裝在爐管兩端，采用氟膠O型圈密封 左側法蘭： · 安裝了一個量程為-0.1-0.15MPa的機械壓力表，用于觀察爐管內的壓力 · 兩個φ6.35mm的卡套接頭作為進氣口使用，分別通過一個不銹鋼針閥控制進氣的通斷 · 其中一個進氣口與氣液混合罐的出氣口連接，連接管道包裹了加熱帶，另一個進氣口與供氣系統背面的混氣出氣口1連接。 右側法蘭： · 一個鎧裝接口可用于插入測溫?zé)犭娕迹瑴y量樣品溫度 · 一個φ6.35mm的卡套接頭為出氣口，一個不銹鋼針閥控制出氣的通斷，一個KF25的接口連接了一個KF25轉KF16的轉接頭，KF16接口上安裝了電阻規。 安裝了一個安全泄壓閥，當爐管內氣壓達到上限壓力時，安全閥自動打開排氣。 · 另一個KF25接口安裝了一個不銹鋼三通，三通上的KF25接口為抽氣口，與收集罐組件連接在一起。 · 三通的KF16接口上安裝了一個球閥組件，組件頂部安裝了一根螺紋式的排氣管。 |
| 氣液混合加熱裝置 | · 容量:300ml · 材質：鈦合金 · 最大壓力：0.15MPa · 最高加熱溫度：150℃ · 氣液混合罐的進氣口連接供氣系統的出氣口2 · 氣液混合罐加熱裝置采用 PID 方式調節溫度，可設置50 段升溫程序，控溫精度+/-1oC。 · 溫控盒上的兩個溫控儀表分別控制氣液混合罐與加熱帶的加熱。 |

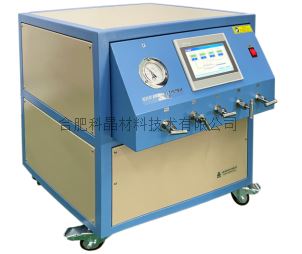

| 供氣系統 | · 型號：GSL-3Z-LCD · 流量范圍： 一路：1-100CSSM 二路：1-200CSSM 三路：1-500CSSM · 最大壓力：3*106Pa · 精度：±1.5% FS · 重復精度：±0.2% FS · 工作溫度：5-45℃
|
| 真空系統 | · 電源：AC 220V 50/60HZ · 功率：1KW · 抽氣速率：3L/S · 極限真空度：1.0*10-1Pa（不帶負載） 電阻真空計： · 電源：AC 220V 50HZ · 功率：≤6W · 測量范圍：1.0*10-1Pa~1.0*105Pa · 有效范圍：1.0*100Pa~1.0*104Pa · 測量環境：非腐蝕性密封容器 · 測量精度：＜±30% · 顯示方式：LCD數顯 · 配接硅管：ZJ-52T/KF16 · 面板尺寸：96*96 mm · 真空計配套的規管只能測量空氣和氮?dú)猓衅渌麣怏w成分比例較大的場合需另外修正。
|
| 過濾桶組件 | · 兩個過濾器之間通過波紋管串聯在一起。過濾器尺寸：φ200*300mm，過濾桶內裝有過濾介質，右側過濾桶的另一個KF25接口與真空系統連接 · 真空系統的抽氣口頂部安裝了一個粉塵過濾器，過濾器參數如下: · 連接口徑：KF25 · 材質：304不銹鋼 · 濾芯壽命：2000-4000H（可定期用壓縮氣體吹掃） · 流量：≥8L/S · 過濾精度：≤5um · 使用壓力范圍：1Pa~大氣壓（壓力小于1Pa后會面線影響氣體流速）
|
| 水冷設備（選配） | · 型號：CW-5000 · 壓縮機功率：0.3KW · 水流速率：16L/min · 水箱容量：6L · 溫度控制：5-30℃ |

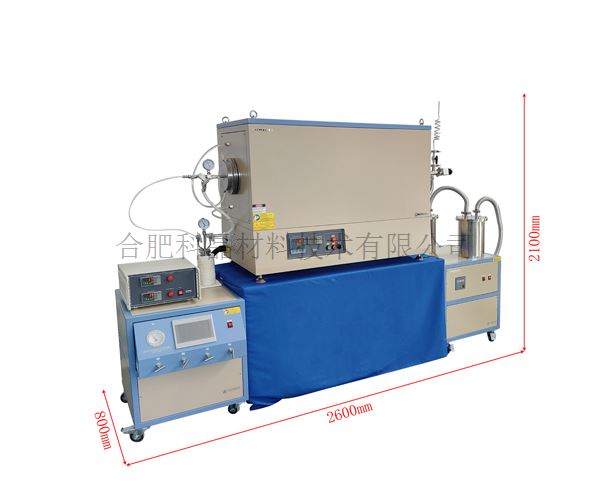

| 設備外形尺寸 | ·2600mm（L）*800mm（W）*2100mm（H） |
| 重量 | ·約380KG |
| 質保 | ·一年質保期，終生維護 · 特別提示： 1、耗材部分如加熱元件、爐管、樣品坩堝等不包含在內 2、因使用腐蝕性氣體和酸性氣體造成的損害不在保修范圍內 |
使用注意事項 | · 石英管內氣壓不可高于0.02MPa（相對氣壓）； · 由于氣瓶內部氣壓較高，所以向石英管內通入氣體時，氣瓶上必須安裝減壓閥，為了確保安全，建議使用壓力低于0.02MPa， 建議在本公司選購減壓閥，本公司減壓閥量程為0.01MPa-0.1MPa,使用時會更加精確安全； · 對于樣品加熱的實驗，不建議關閉爐管法蘭端的抽氣閥和進氣閥使用。若需要關閉氣閥對樣品加熱，則需時刻關注壓力表的示數， · 我們不建議客戶使用易燃易爆和有毒的氣體，如果客戶工藝原因確實需要使用易燃易爆和有毒氣體，請客戶自行做好相關防護和防爆措施。 由于使用易燃易爆和有毒氣體而造成的相關問題，本公司概不負責。 |
