| 型號 | ·OTF-1700X-12Z |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 特點 | ·12個獨立控溫的溫區 ·靈活的溫區改造潛力 ·設備單個溫區最高溫度可達1650℃（＜0.5h） ·帶有輔助推力的手動上開蓋結構 ·雙層殼體結構并帶有風冷系統，保證殼體表面溫度不過高 ·開門斷電，使用安全 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 基本參數 | ·溫區尺寸：L總：1400mm - H：170mm - W：170mm

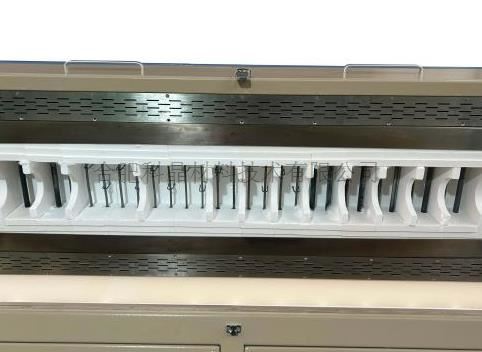

·溫區結構：注：需求長尺寸恒溫區可參照（不含隔溫板尺寸） 需求溫區溫差梯度的參照（含隔溫板尺寸） 1.溫區參數：12溫區(不含隔溫板尺寸）
2.溫區參數：12溫區(含隔溫板尺寸）

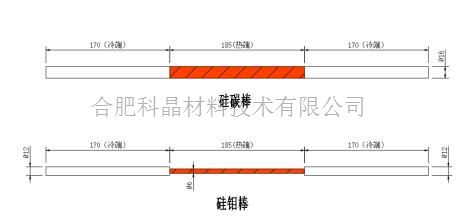

備注：隔溫環為可安裝拆卸調整配件，關于各溫區長度及各溫區溫度可依據客戶的需求與我司聯系，特殊的模塊結構可以進行快速調整從而達到您對溫場的要求 ·工作溫度：1.配置SiMo加熱元件及B型熱電偶的溫區： 1600℃（連續），1650℃（<0.5h） 2.配置SiC加熱元件及S型熱電偶的溫區： 1400℃（連續），1500℃（<0.5h） （備注：爐口溫區溫度由于散熱規律額定溫度1000℃） ·升溫速率：10℃/min（≦1400℃） 5℃/min（1400℃-1600℃） 2℃/min（＞1600℃） ·加熱元件：硅鉬棒SiMo/硅碳棒SiC 尺寸：SiMo：φ6mm-熱185mm-冷170mm（1600℃ Pmax：528w/根） SiC：φ16mm-熱185-冷170mm（1300℃：Pmax：1480w/根）
·熱電偶：B型雙鉑銠熱電偶 （1600℃）/S型雙鉑銠熱電偶（1500℃） 數量：7根（總） ·電壓：AC480V 三相，60Hz （美國） AC380V 三相，50Hz（中國） ·設備功率：60KW （設計最高功率） 注意：設置加熱速率越低，功率可降低并延長加熱元件使用壽命。 ·爐管尺寸：φ100mm-1800mm （最高可搭載φ130mm管徑） ·爐管材質：剛玉（最高1600℃）/石英（最高1200℃） 備注：以及其他材質爐管可咨詢我司 ·設備尺寸：長2210mm-高：1180mm-深：750mm（閉合狀態） 長2210mm-高：1180mm-深：750mm（開啟狀態）
·重量：850kg |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 溫控系統 | ·包含一款 YD858P型溫度控制器 (也可選配歐陸儀表恒溫精度可達±0.1℃) ·PID自動控溫系統 ·智能化50段可編程控制 ·恒溫控溫精度：±1℃ ·默認DB9 PC通信連接端口 ·所有的元電件都通過UL或MET認可，并可通過世界范圍內的其他相關安全測試。
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

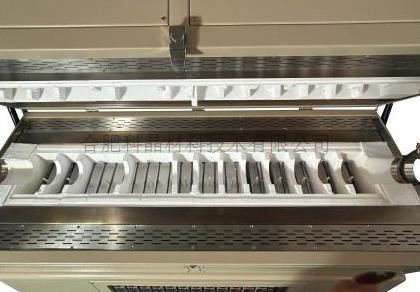

| 爐體備注 | ·內爐膛表面涂有美國進口的高溫氧化鋁涂層可以提高反射率及設備的加熱效率，同時也可以延長儀器的使用壽命。 ·通用數字電源控制器頻率在50-60Hz，可在全球范圍內使用。 ·帶有過熱和斷偶保護，并設有開門斷電功能。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

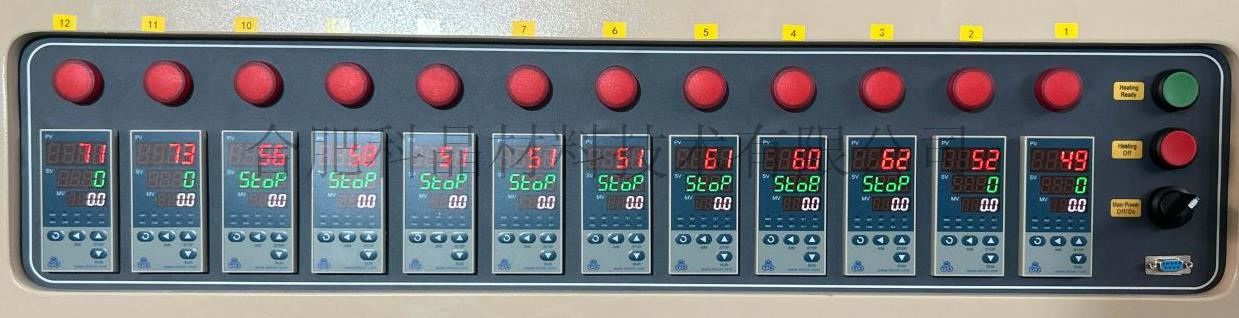

| 主控制器 | ·12個主控制器和熱電偶可使用戶定義的加熱程序，并設置有主報警系統。 ·帶有總主線路按鈕通斷和控制線路開關。
·也可配置PC控制或者觸摸屏集成控制
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

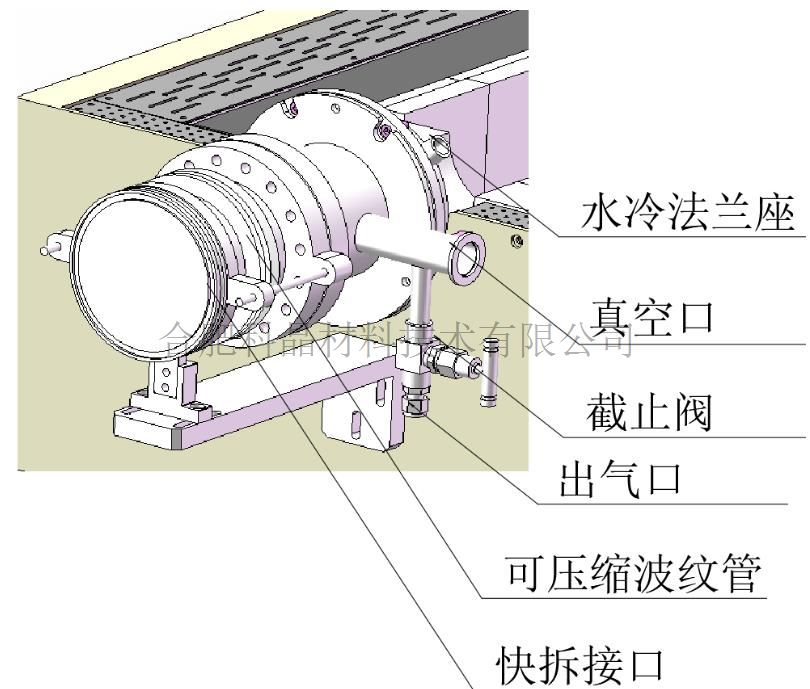

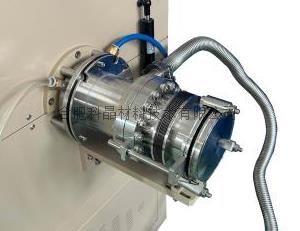

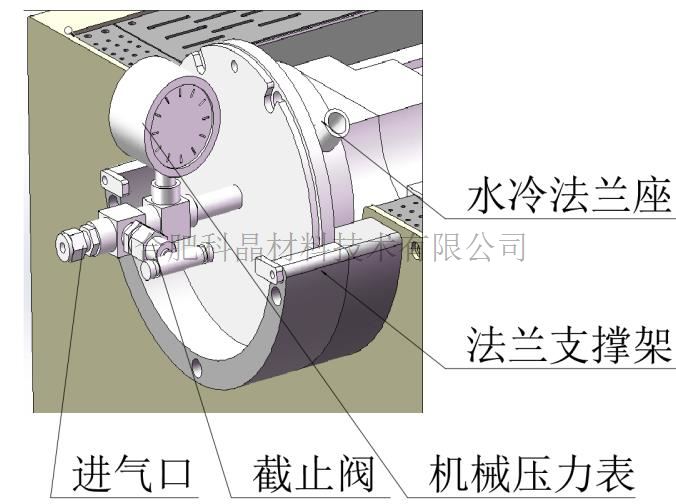

| 密封法蘭配置 | ·左端法蘭：進氣端 ·法蘭冷卻類型：水冷 規格：12mm快插接頭 ·進氣口：φ6.35mm卡套接口， 材質：SUS316 ·進氣閥門：截止閥, 材質：SUS316 ·壓力表：機械指針壓力表
·右端法蘭：出氣抽氣端 ·法蘭冷卻類型：水冷 規格：12mm快插接頭 ·出氣口：φ6.35mm卡套接口 材質：SUS316 ·排氣閥門：截止閥, 材質：SUS316 ·抽氣接口：KF-25， ·抽氣閥門：KF-25手動擋板閥 ·配有快拆ISO100接口和距離可調的波紋管方便外接分子泵等外接裝置以及快速的進出物料
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 真空配置 （選配） | ·型號 VRD-8 ·抽速(L/s): 50Hz:2.2 60HZ:2.6 ·極限分壓強--關閉氣鎮(Pa):5x10-2 ·極限總壓強--關閉氣鎮(Pa):5x10-1 ·極限總壓強--開啟氣鎮(Pa):0.4/0.37 ·電源:單相AC220V/三相AC380V ·電機功率(Kw)：0.4kw ·進排氣口連接口 DN(mm)：KF25 ·用油量(L):0.6-1.0 ·電機轉速(rpm):2100 ·工作環境溫度(°C):5-40 ·噪音(dB):≤57
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 水冷配置 | ·型號：CW-5300 ·電源:AC220V 50HZ ·功率:1.7KW ·壓縮機功率:0.6KW ·冷卻劑:R22/R410-a(650g) ·工作電流:0.7-8A ·溫度控制:5~30℃ ·溫度精度:士0.3℃ ·換熱器:不銹鋼 ·制冷量:6274Btu/h ·水箱容量:10L ·出入水口:外徑12mm銅咀 ·最大流量:16L/min
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 配電設備 | ·三相AC380V 100A ·三相AC480V 80A |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 認證 | ·通過CE認證 ·若客戶出認證費用，本公司保證單臺設備通過德國TUV認證或CAS認證。
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 質保 | ·質保一年，終生維護（不包括，爐膛、爐管和加熱元件） |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

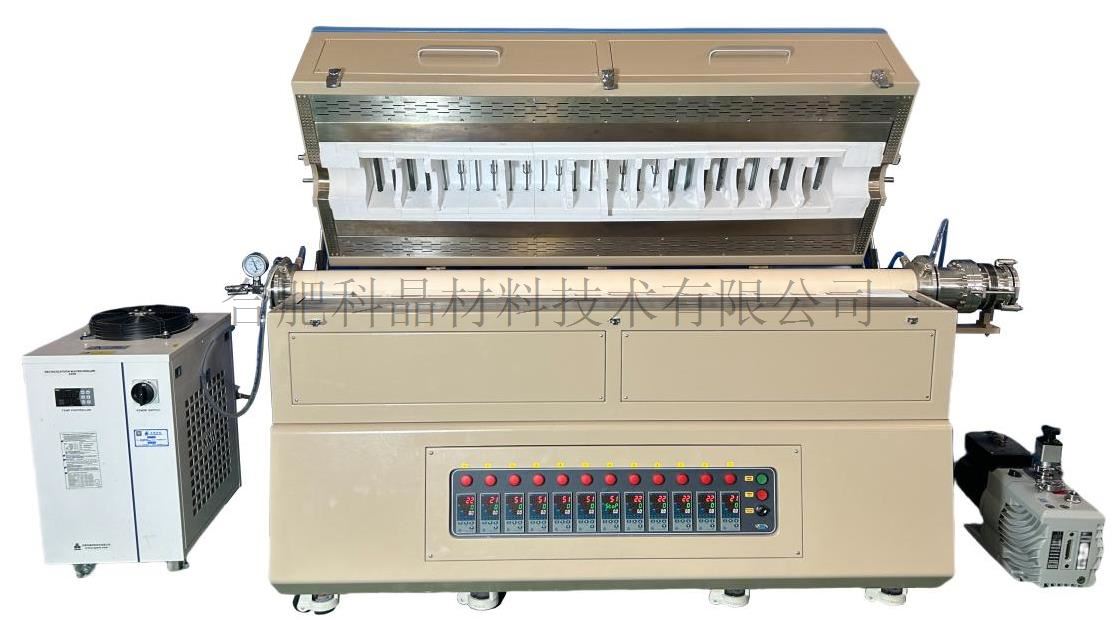

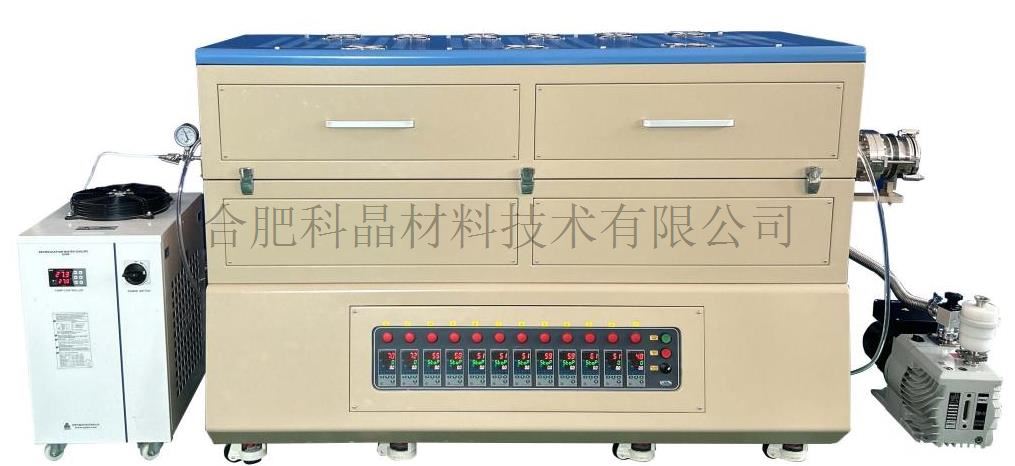

| 設備照片 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

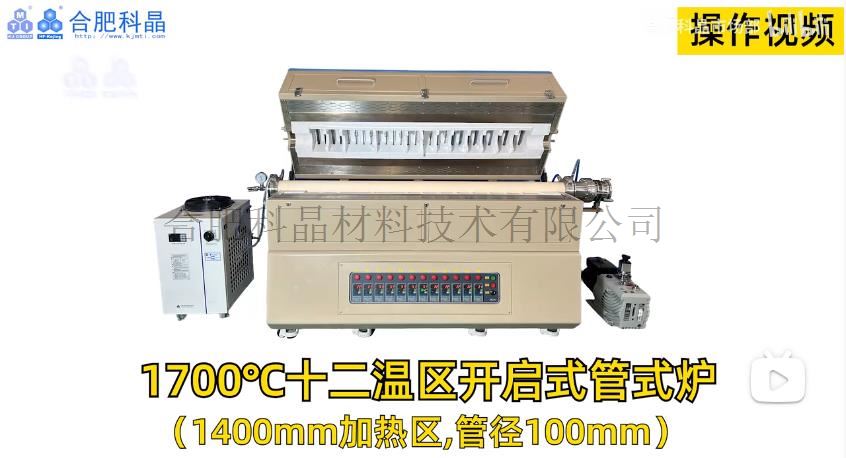

| 視頻 |
