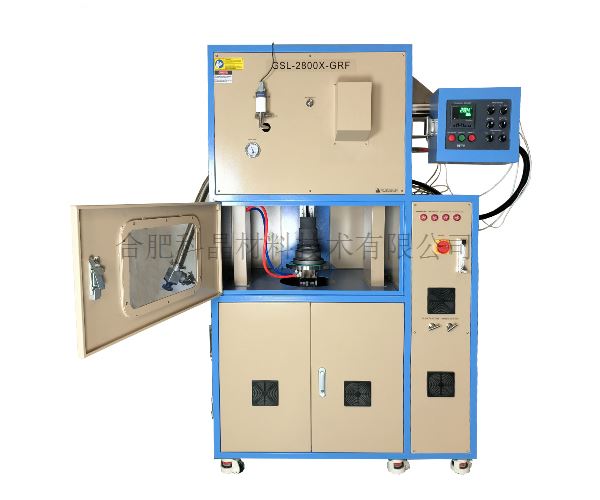

| 設備名稱型號 | ·2800℃高真空石墨化爐（電動樣品升降，加熱區Φ110*230mm） GSL-2800-GRF |
| 工作電源 | ·三相 AC 380V 50/60HZ ·最大功率：30KW |
| 真空腔體 | ·帶水冷夾層的不銹鋼真空腔體，確保設備工作時表面溫度≤80℃ ·腔體尺寸：內徑φ437*539mm ·真空度：≤10-5 torr（冷態下，采用分子泵）；≤10-2torr（冷態下，采用機械泵） ·安裝有機械壓力表用于觀察腔室壓力 |

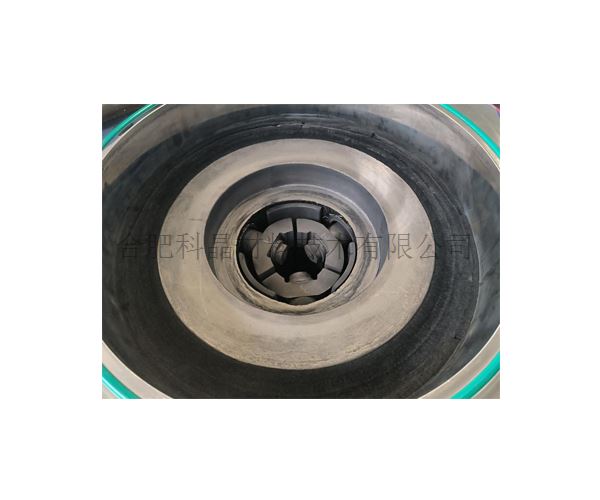

| 加熱元件 | ·加熱區域尺寸：φ110×230mm H ·可放樣品最大尺寸：φ80mm×120mm H ·加熱元件：石墨 ·最高工作溫度：2800℃（≤1小時） ·連續工作溫度：≤ 2700℃
|
| 溫度控制 | ·PID 智能化程序控制 ·可設置24段升降溫程序 ·控溫精度：±0.1℃ ·C 型熱電偶+紅外測溫 進行測溫和控制。 ·熱電偶測溫范圍：室溫—1700℃ ·紅外測溫儀溫度測量范圍：1000-3000℃ ·測量精度： ±0.5% FS，重復精度：±0.3% FS
· 內置過熱保護和故障報警 室溫——1000℃≤15℃/min 1000——1600℃≤10℃/min 1600——2000℃≤8℃/min 2000——2400℃≤5℃/min 2400——2800℃≤2℃/min |
| 樣品臺 | ·電動底部裝載樣品臺，便于自動化樣品裝載和取樣。 ·標配一個石墨坩堝：φ85*φ75*58mm(帶蓋)（其它尺寸坩堝可根據客戶要求選配） |

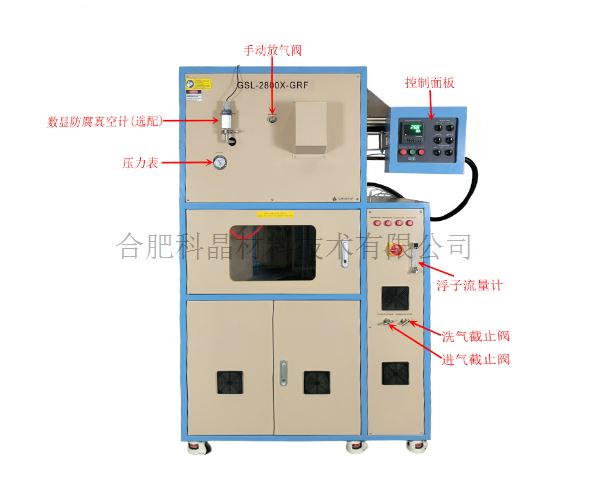

| 氣氛 | ·設備側面含有兩個φ6.35mm的雙卡套進氣口，一個為清洗腔體的氣體進氣口，一個為工作氣體進氣口，分別通過設備前面板上的不銹鋼截止閥控制進氣的通斷 ·前面板安裝了一個浮子流量計，用于調節工作氣體的進氣流量 ·設備前面板安裝有機械壓力表，可以觀察腔體內的真空度，當需要對腔體抽高真空時，可以在前面板上的KF16接口上安裝數顯真空計 ·設備前面板有一個手動放氣閥門，打開此閥門，可使腔體內部氣壓達到常壓狀態。 ·腔體左側有一KF40接口，通過波紋管延伸到殼體外部與真空系統連接。 |
| 水冷設備（選配） | ·設備需要一臺KJ-7500型循環水冷卻器 ·電源：AC 3P 380V 50HZ ·功率：8.86KW ·工作電流：2.1-18.9A ·制冷量：61416Btu/h ·水箱容量：70L ·出入水口：Rp1″ ·最大量程:117L/min
|

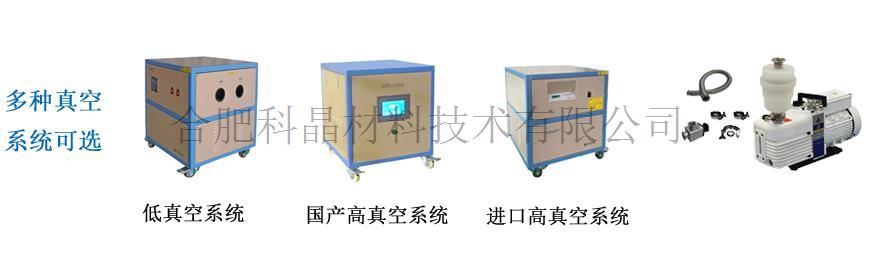

| 真空系統（選配） | ·型號：VRD-48 ·電源：380V 1.5KW ·抽氣速率：13.3L/s ·轉速：1440rpm ·進氣口直徑：KF40 ·極限真空度：6.7*10-2Pa（不帶負載） ·為了得到更高的真空度，可選配我公司的其他高真空系統。
|
| 設備外型尺寸 | ·主機：1400mm（L）* 900mm（W）* 2000mm（H） ·水冷機：650mm（L）* 830（W）* 1170mm（H）
|
| 重量 | ·約：870 KG |
| 質保 | ·一年質保（不包括密封圈、石墨發熱體、石墨氈等耗材） |
| 注意事項 | ·不用時將爐體保持在真空狀態（否則會導致抽真空效率降低）。 ·總電源閘，循環水是最先打開，最后關閉的。一定要注意在啟動設備之前檢查各個循環水有沒有打開，嚴禁在沒有循環水的狀態下啟動設備。 ·使用一段時間后，檢查各連接件、水路、接口的連接。 ·檢查加熱體固定石墨螺母是否緊固，且多次使用后及時檢查并緊固。 ·由于氣瓶內部氣壓較高，所以向腔室內通入氣體時，氣瓶上必須安裝減壓閥，為了確保安全，建議使用壓力低于0.02MPa，建議在本公司選購減壓閥，本公司減壓閥量程為0.01MPa-0.1MPa,使用時會更加精確安全； ·對于樣品加熱的實驗，不建議關閉法蘭端的抽氣閥和進氣閥使用。若需要關閉氣閥對樣品加熱，則需時刻關注壓力表的示數，若氣壓表示數大于0.02MPa，必須立刻打開泄氣閥，以防意外發生（如爐管破裂，法蘭飛出等） ·對于樣品加熱的實驗，不建議關閉法蘭端的抽氣閥和進氣閥使用。若需要關閉氣閥對樣品加熱，則需時刻關注壓力表的示數，若氣壓表示數大于0.02MPa，必須立刻打開泄氣閥，以防意外發生（如爐管破裂，法蘭飛出等） ·我們不建議客戶使用易燃易爆和有毒的氣體，如果客戶工藝原因確實需要使用易燃易爆和有毒氣體，請客戶自行做好相關防護和防爆措施。由于使用易燃易爆和有毒氣體而造成的相關問題，本公司概不負責。 |
| 視頻 |

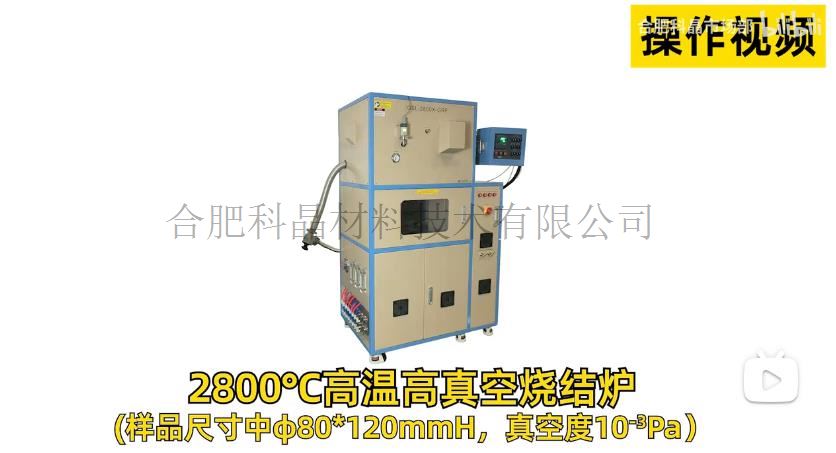

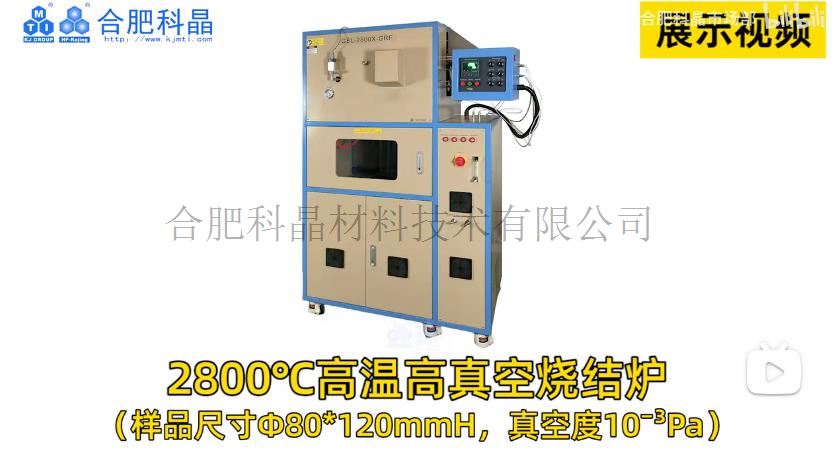

展示視頻 操作視頻 |
