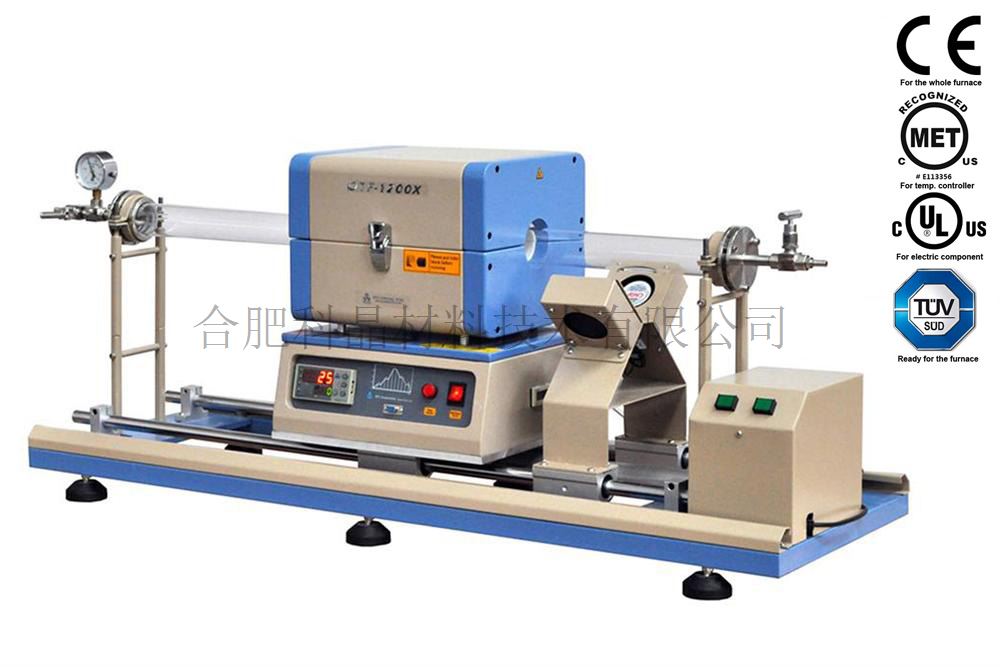

| 設備名稱 | 小型滑動PECVD管式爐系統—OTF-1200X-50S-PE-SL （2019.12.23—科晶實驗室審核） |
||||||||||||||||||||||||||||||||
| 產品提示 | |||||||||||||||||||||||||||||||||
| 產品特點 | ? 射頻電源可實現等離子增強從而顯著降低實驗溫度； ? 可通過爐體滑動達到快速升溫和降溫； ? 可通過射頻電源的頻率來控制薄膜的應力； ? 可通過工藝調節來控制化學計量； ? 可沉積各種材料，如SiOx, SiNx, SiOxNy 和(a-Si:H) 等。 |
||||||||||||||||||||||||||||||||
| 相關視頻 |
展示視頻 |
||||||||||||||||||||||||||||||||
| 加熱爐參數 | ? 最高溫度：1100℃（<30min）；連續工作溫度：1000℃； ? PID溫度控制器及50段可編程溫控系統，控溫精度：±1℃； ? 輸入電源：208- 240V AC，功率：1.2KW； ? 爐膛保溫材料采用高純氧化鋁多晶纖維，并且內爐膛表面涂有美國進口的高溫氧化鋁涂層，可以提高加熱效率， 反射率及延長儀器的使用壽命（點擊文字了解涂層的詳細參數）。
更多參數請聯系科晶銷售部 |
||||||||||||||||||||||||||||||||

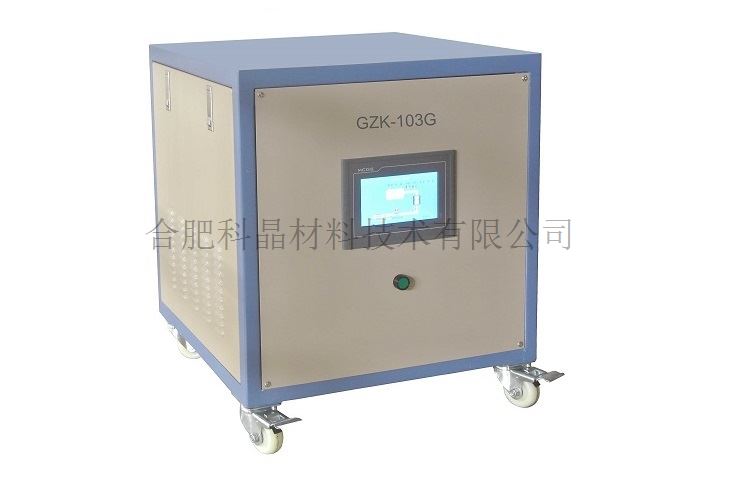

| 射頻電源 | ? 科晶公司現有不同功率的射頻電源可供選擇，以滿足不同實驗條件的需求。
|
||||||||||||||||||||||||||||||||
| 真空系統 | ? 采用TRP-12的雙旋真空泵； ? KF25卡箍及波紋管用于連接管式爐與真空泵； ? 真空度可達10-2Torr。
|
||||||||||||||||||||||||||||||||
| 供氣系統（可選） | ? 客戶可選購四通道質子流量計控制系統實現氣體流量的精確控制（精確度：±0.02%）； ? 流量范圍:
? 電壓：208-240V， AC， 50/60Hz； ? 氣體進出口配件：6mm OD的聚四氟管或不銹鋼管； ? 不銹鋼針閥用于手動控制氣體進出； ? PLC觸摸屏可以簡便地進行氣體流量設置。
|
||||||||||||||||||||||||||||||||
| 產品尺寸和重量 | ? 尺寸：1500mm L′600mm W′1200mm H ? 凈重：160 kg ? 運輸重量：220 kg |
||||||||||||||||||||||||||||||||
| 認證 | ? 如您另外付費，我們可以保證單臺儀器的TUV(UL61010)或CSA 認證
|
||||||||||||||||||||||||||||||||
| 承諾 | ? 一年質保期，終身維護（不包括爐管、硅膠密封圈和加熱元件） |

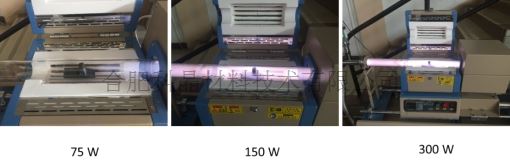

科晶應用技術實驗室利用PECVD在不同功率（75W、150W、300W）條件下沉積Sb2Se3薄膜，實驗結果如下：

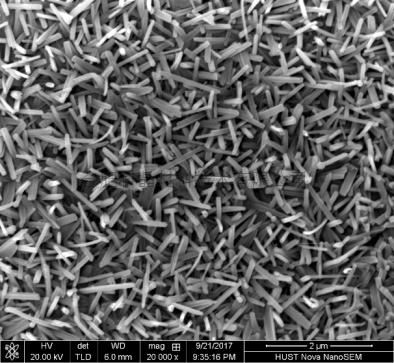

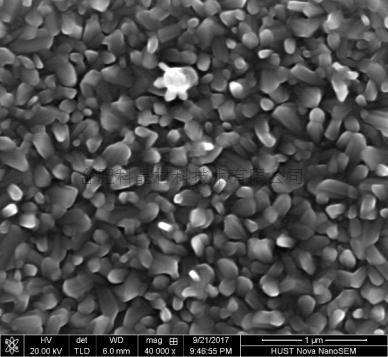

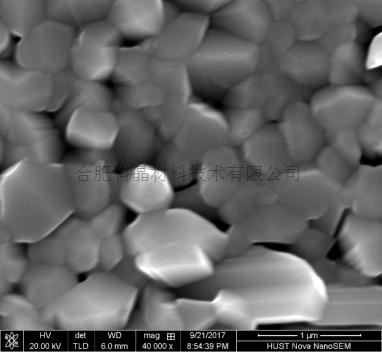

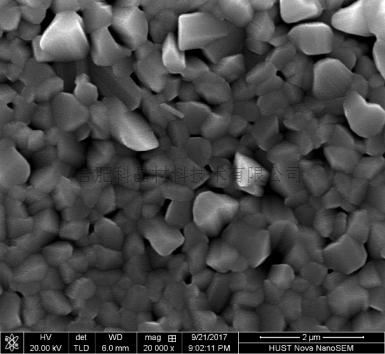

組別 | SEM結果 | 元素百分比 | ||
Sb(%) | Se(%) | |||
未經任何處理的樣品 |
|
| 40.01 | 59.99 |
75W等離子體處理5 min |
|
| 41.04 | 58.96 |
150 W等離子體處理5 min |
|
| 41.64 | 58.36 |
300 W等離子體處理5 min |
|
| 41.86 | 58.14 |
小結:
（1）等離子體能改變Sb2Se3薄膜的形貌，同時改變Sb2Se3的組成；
（2）隨著射頻電源功率的增加，Sb2Se3中的Se百分含量降低。
組別 | SEM結果 | 元素百分比 | ||
Sb(%) | Se(%) | |||
10W、3Pa條件下沉積Sb2Se3 |
|
| 40.01 | 59.99 |
75W、133Pa條件下沉積Sb2Se3 |
|
| 70.28 | 29.72 |
75W、3Pa且補充0.1g Se粉沉積Sb2Se3 |
|
| 43.13 | 56.87 |
75W、3Pa且補充0.02g SnSe2粉末（10%質量比Sb2Se3）沉積Sb2Se3 |
|
| Sn: 22.78 Sb: 25.77 | 51.44 |
小結:
（1）低功率等離子體條件下可得到近原子比的Sb2Se3；
（2）高壓條件下可得到富Sb的Sb2Se3薄膜；
（3）添加Se會破壞PECVD沉積的Sb2Se3的原子比；
（4）當SnSe2質量比為10%時，可以得到Sb：Sn摩爾比接近于1的薄膜，該方法適用于摻雜。

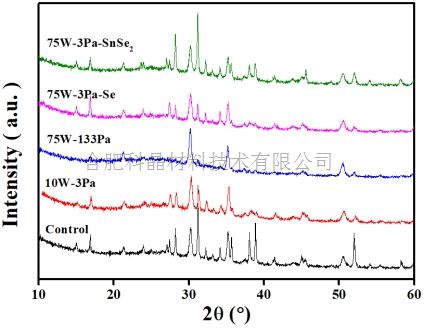

XRD結果
警示 | ? 爐管內氣壓不可高于0.02 MPa； ? 由于氣瓶內部氣壓較高，所以向爐管內通入氣體時，氣瓶上必須安裝減壓閥，建議在本公司選購減壓閥，本公司減壓閥量程為0.01MPa-0.1MPa，使用時會更加精確安全； ? 石英管的長時間使用溫度＜1100℃； ? 當爐體溫度高于1000℃時，爐管內不可處于真空狀態，爐管內的氣壓需和大氣壓相當，保持在常壓狀態； ? 射頻電源工作時，請勿觸碰。 |
應用技術提示 | ? 通入爐內氣體流量需小于200 sccm，以避免冷的大氣流對加熱石英管造成沖擊； ? 加熱時，不建議關閉爐管法蘭端的抽氣閥和進氣閥。若需要關閉氣閥對樣品加熱，則需時刻關注壓力表的示數，若氣壓表示數大于0.02 MPa，需立刻打開泄氣閥，以防意外發生（如爐管破裂、法蘭飛出等）。 ? 射頻電源在低氣壓、低功率條件下起輝。 |
石英管 | ? 石英管尺寸：50 mm OD′44mm ID′1100mm L
| ||||||||||
防腐型真空表 （可選） | ? 輸入電源24V，1A DC（配有電壓轉換器）； ? 測量范圍3.8′10-5-1125 Torr； ? 數據顯示：數顯（屏幕尺寸為20′14mm），其單位為torr ? 連接：1/8"NPT 接頭 ? 產品尺寸 46mm×28mm×126mm ( L′W′ H)
| ||||||||||
溫儀表 （可選） | ? 單回路、雙回路和三回路控制模式； ? 每個回路可實現雙輸入，雙保護； ? 各回路可PID、串級、比率等回路控制； ? 數碼顯示，配備7個按鍵，可用于進行各控制回路的切換和參數修改； ? 最多可存儲50個程序，每個程序最多可有3個不同的設定值（即3條不同的曲線），最多可設置500段升降溫程序； ? 通訊方式多樣，Modbus/Profibus DP/DeviceNet/EI-Bisync/RS485通訊接口，可連接PC進行遠程控制。
| ||||||||||
真空系統 （可選） | ? 科晶公司提供一系列低真空、高真空及進口高真空設備，以滿足在不同真空條件下的實驗需求。
| ||||||||||

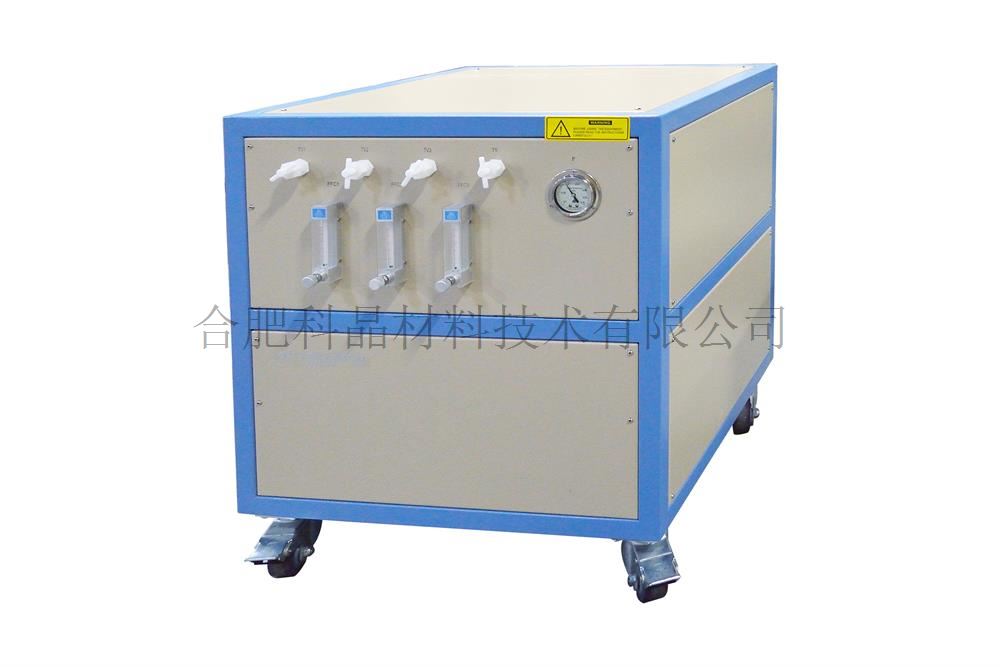

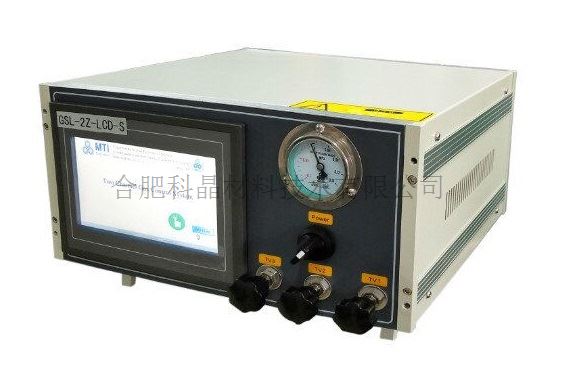

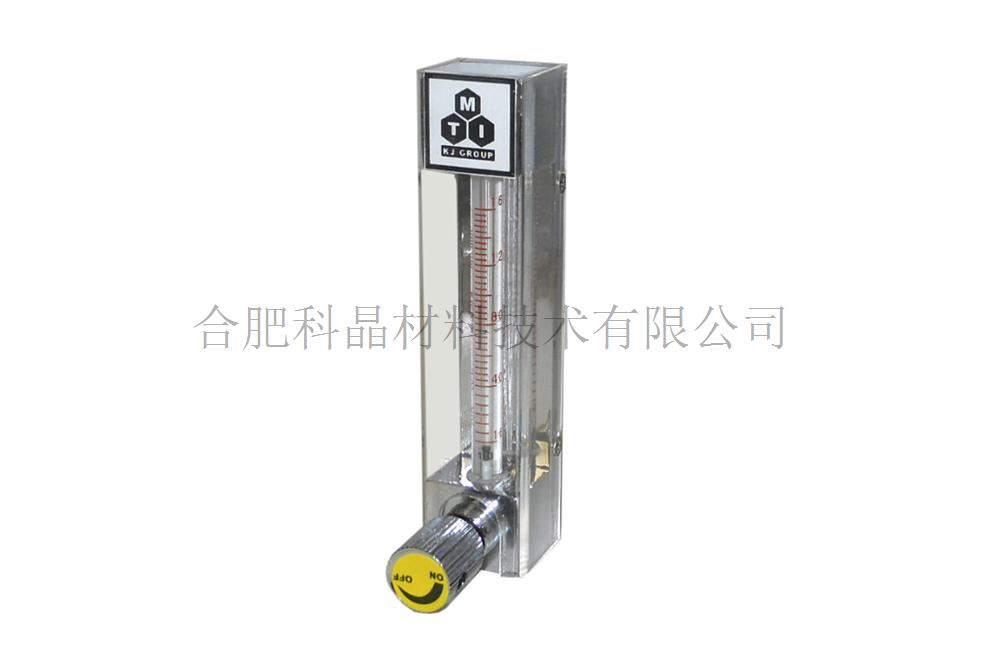

供氣系統 （可選） | ? 科晶公司提供各種通道浮子、質子流量計可供選擇，以實現氣體流量的精確控制。
|
