| 名稱 | 1200℃雙管滑動式四通道混氣CVD系統 |
||
| 視頻 |
|
||
| 爐體結構 | · 高純 Al2O3保溫材料，保證了爐膛有極好的溫度均勻性. · 內爐膛表面涂有美國進口的1760度高溫氧化鋁涂層可以提高設備的加熱效率，同時也可以延長儀器的使用壽命/ · 爐子底部的冷卻風扇保證了熱量正常對外釋放. 密封法蘭系統全不銹鋼制作。 |
||
| 電源 | 電源:208-240VAC, 50/60Hz, 單相, 2.5KW ( 20A 保險絲) |
||
| 加熱溫度 | 最高溫度: 1100°C |
||
| 加熱區 | 加熱區長度: 440mm |
||
| 加熱和冷卻速度 | 最快的加熱和冷卻速度跟工作溫度有關， 請點擊下圖可以看出最快的加熱和冷卻速度隨溫度的變化而變化。
|
||
| 石英管 | 外管: OD100 x ID 96 x 1400, mm |
||
| 真空法蘭 | · 一對 SS304不銹鋼法蘭，通過用兩個高溫“O”型圈緊密密封可獲得高真空。 · 爐子底部裝有一對滑軌 · 爐子可以手動從一端滑向另一端，實現快速的加熱和冷卻。 · 為了得到較快的加熱速度，可以先將爐子預熱，然后滑到放置樣品的位置。 · 為了獲得較快的冷卻的速度，把爐子滑向另一端，同時將冷卻氣體通入樣品所在的位置。

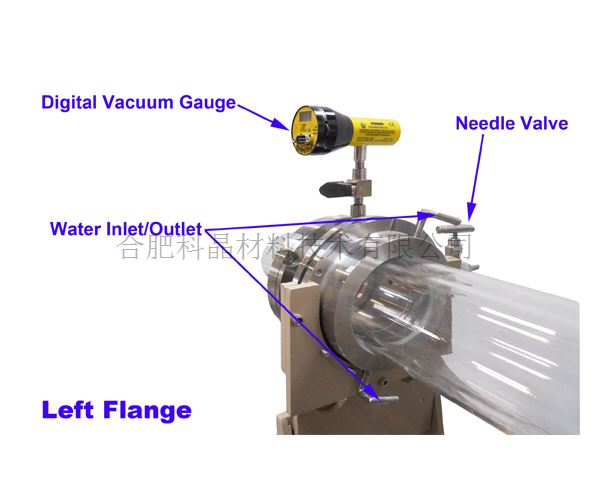

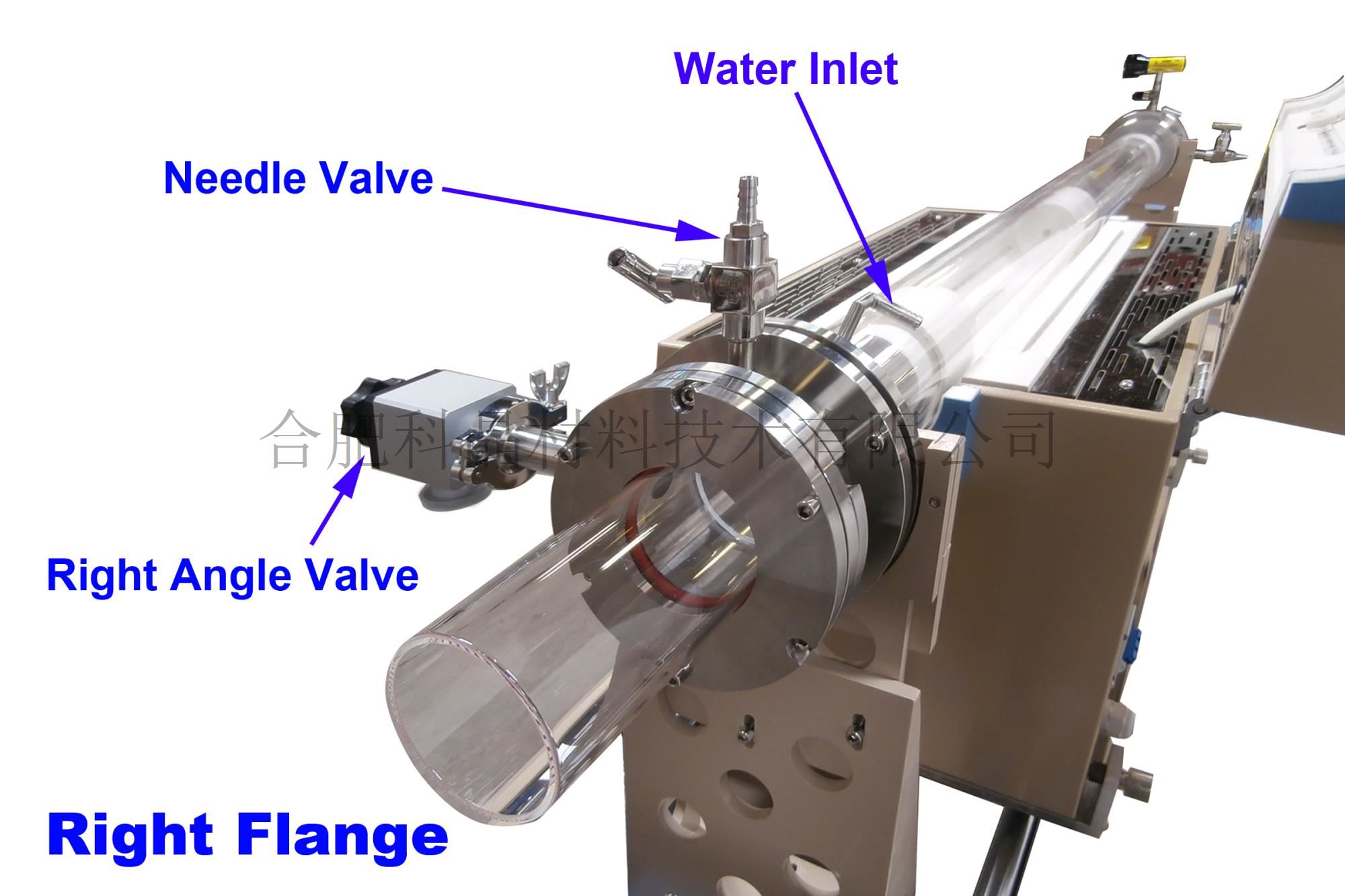

左法蘭（點擊查看大圖） 右法蘭（點擊查看大圖） · 極限真空度: 10^-2 torr (機械泵) · 可選：本公司進口的防腐型數字式真空顯示計，其測量范圍為3.8x10-5 至 1125 Torr. 不需因測量氣體種類不同而需要系數轉換。（點擊圖片查看詳細介紹）
|
||
| 溫控儀 | · 溫控儀:帶超溫保護和PID調節的 50 段程序控制。 · 控溫儀表操作視頻 控溫精度: +/-1°C |
||
| 混氣系統 | 4路精密質子流量計：數字顯示、氣體流量自動控制. · MFC 1范圍: 0~100 sccm · MFC 2范圍: 0~200 sccm · MFC 3范圍: 0~200 sccm · MFC 4范圍: 0~500 sccm · 氣路: 4 路 · 流量精度: 0.2% · 進氣和出氣接口: 1/4" 卡套 · 一個混氣罐. · 每路氣路都有一個獨立的不銹鋼針閥控制。 · 通過控制面板上的旋鈕來調節氣體流量. 請看下圖 MFC 面板(點擊放大)
|
||
| 真空泵 | · 安裝在移動架底部的機械泵，真空度達 10-3 Torr. · 真空泵與手動擋板閥之間用KF25 快接與不銹鋼波紋管連接 . · 數字真空表安裝在一端的法蘭上. |
||
| 作為基片用的25um厚的銅箔? (選配） | 生長石墨烯的銅箔 (150m length x 150mm width x 25um thickness)
|
||
| 尺寸（mm) | 爐體: 550 x 380 x 520 |
||
| 凈重 | 300 lb |
||
| 保修期 | 一年質保期 (耗材：如爐管，“O”型圈，和加熱元件等不在保修范圍內） |
||
| 使用注意事項 | · 爐管內氣壓不可高于0.02MPa · 由于氣瓶內部氣壓較高，所以向爐管內通入氣體時，氣瓶上必須安裝減壓閥，建議在本公司選購減壓閥，本公司減壓閥量程為0.01MPa-0.1MPa,使用時會更加精確安全 · 當爐體溫度高于1000℃時，爐管內不可處于真空狀態，爐管內的氣壓需和大氣壓相當，保持在常壓狀態 · 進入爐管的氣體流量需小于200SCCM，以避免冷的大氣流對加熱石英管的沖擊 · 石英管的長時間使用溫度＜1100℃ 對于樣品加熱的實驗，不建議關閉爐管法蘭端的抽氣閥和進氣閥使用。若需要關閉氣閥對樣品加熱，則需時刻關注壓力表的示數，若氣壓表示數大于0.02MPa，必須立刻打開泄氣閥，以防意外發生（如爐管破裂，法蘭飛出等） |
