Idea-不減小粒徑的混料和減小粒徑的球磨對(duì)比研究
發(fā)布時(shí)間：2020-08-11
科晶應(yīng)用技術(shù)實(shí)驗(yàn)室使用行星式混料機(jī)MSK-SFM-1，桌面式行星混料機(jī)MSK-SFM-1S，小型V型罐混料機(jī)SFM-11三種混料機(jī)，對(duì)氧化鋁粉，石英玻璃粉進(jìn)行混料，考察不同球磨珠（氨酯不銹鋼球（15mm,20mm）,氧化鋯球（8mm,12mm）,不銹鋼球（10mm））及球磨罐（尼龍罐（100mm,500mm）,剛玉罐（100mm,500mm））對(duì)物料粒徑的影響。結(jié)果如下：
實(shí)驗(yàn)條件：
球料比：5:1；氧化鋁：石英/1:1
實(shí)驗(yàn)工藝：
序號(hào) | 儀器 | 球磨罐 | 磨球/g | 磨料/g | 轉(zhuǎn)速/r/min | 時(shí)間 |
1 | MSK-SFM-1 | 尼龍/500mL | 包聚氨酯不銹鋼球 (15mm)/150g | 氧化鋁/30g 氧化鋁,玻璃/30g | 250 | 8h |
2 | 剛玉/500mL | |||||
3 | 剛玉/500mL | 氧化鋯球 （12mm）/150g | ||||
4 | 尼龍/500mL | |||||
5 | MSK-SFM-1S | 尼龍/100mL | 包聚氨酯不銹鋼球 （15mm）/60g | 氧化鋁/12g 氧化鋁,玻璃/12g | 350 | |
6 | 剛玉/100mL | |||||
7 | 尼龍/100mL | 氧化鋯球 （8mm）/60g | ||||
8 | 剛玉/100mL | |||||
9 | SFM-11 | 不銹鋼筒體 | 包聚氨酯不銹鋼球 (20mm)/175g | 氧化鋁/35g 氧化鋁,玻璃/35g | 50 | |
10 | 不銹鋼球/150g |
實(shí)驗(yàn)數(shù)據(jù)
1、粒徑檢測(cè)。

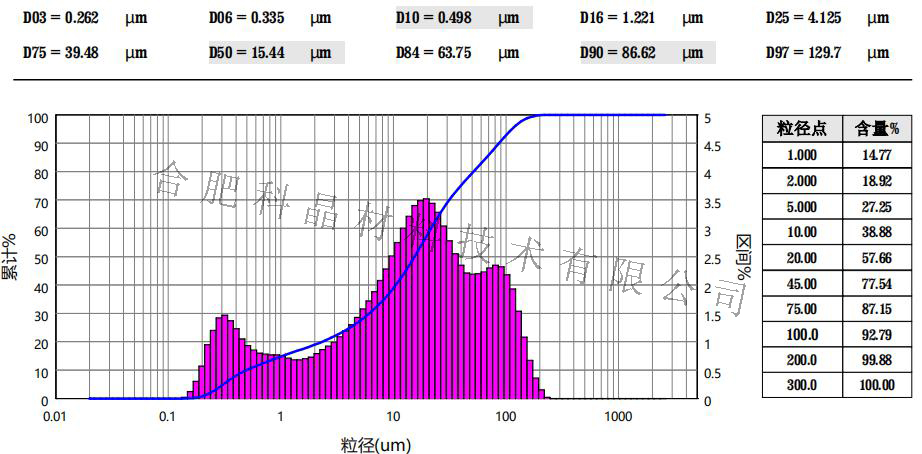

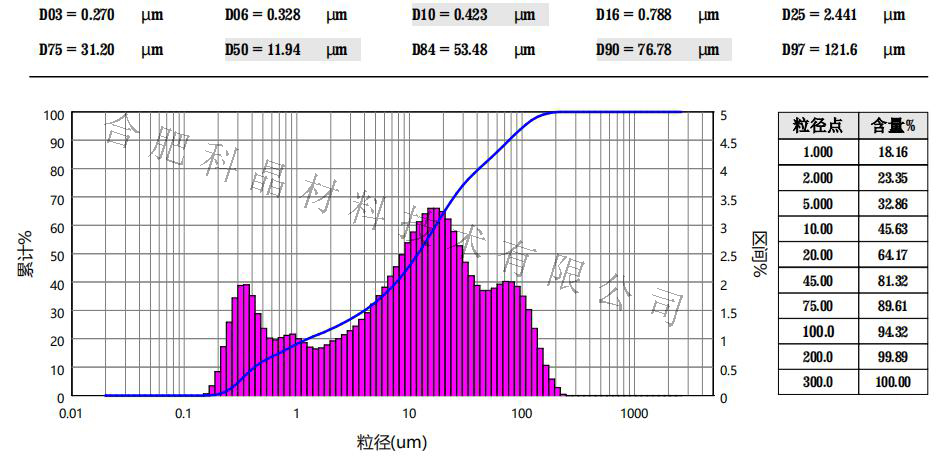

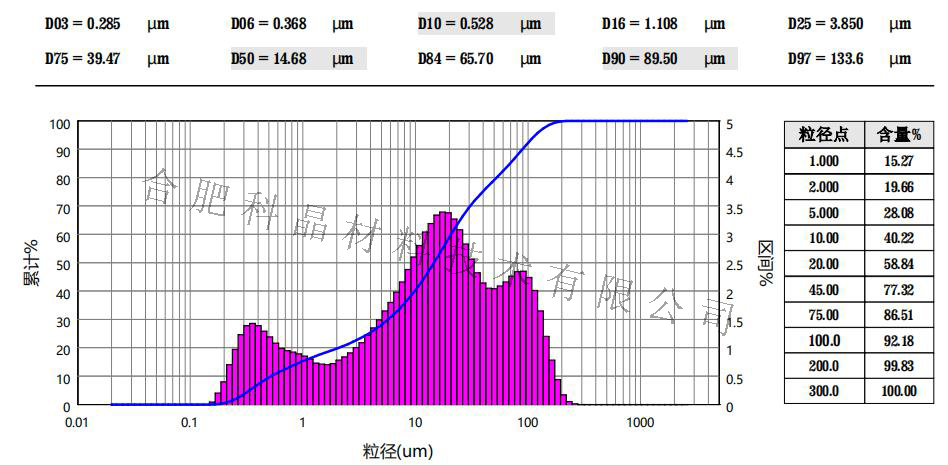

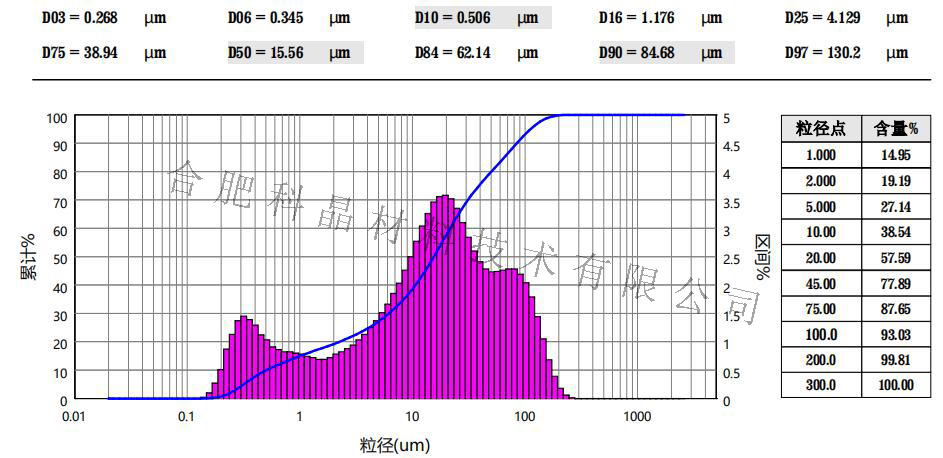

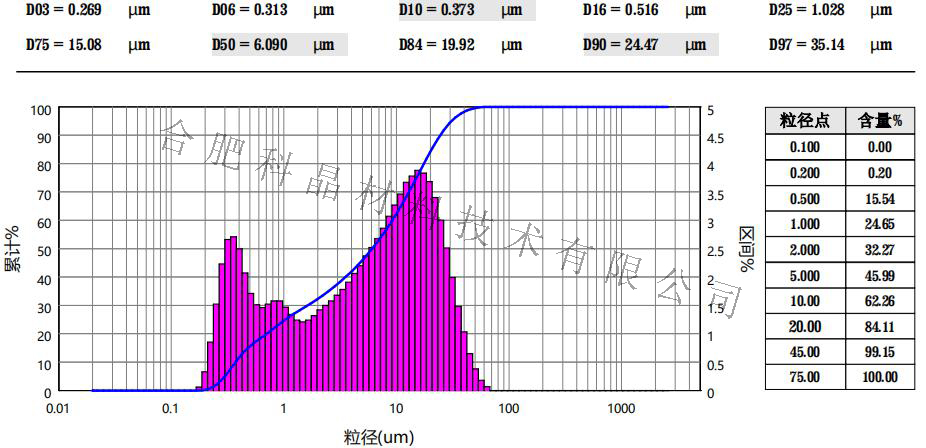

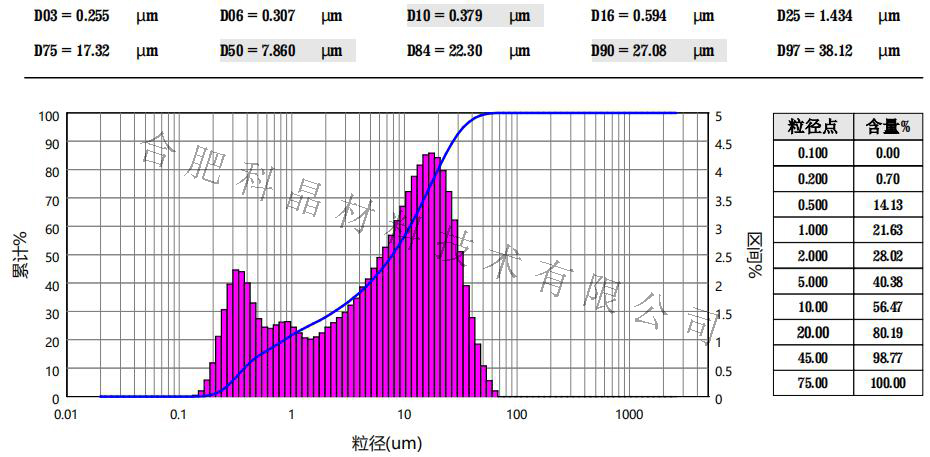

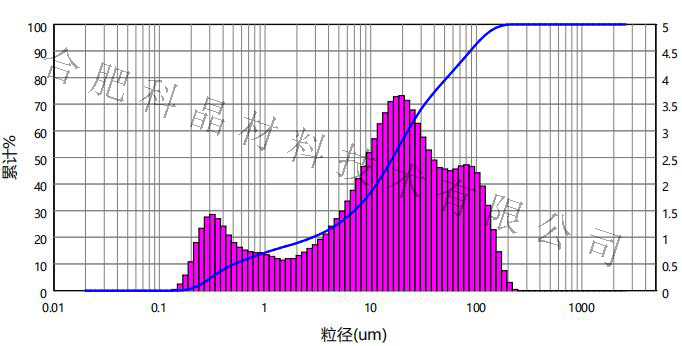

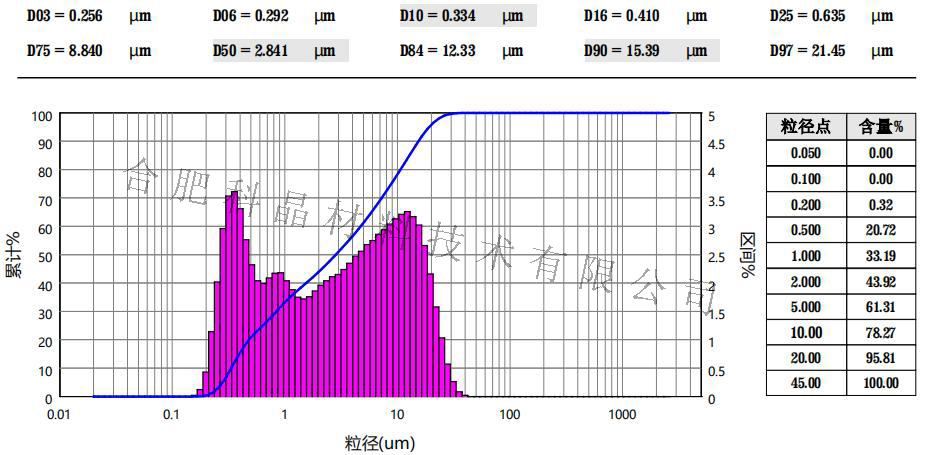

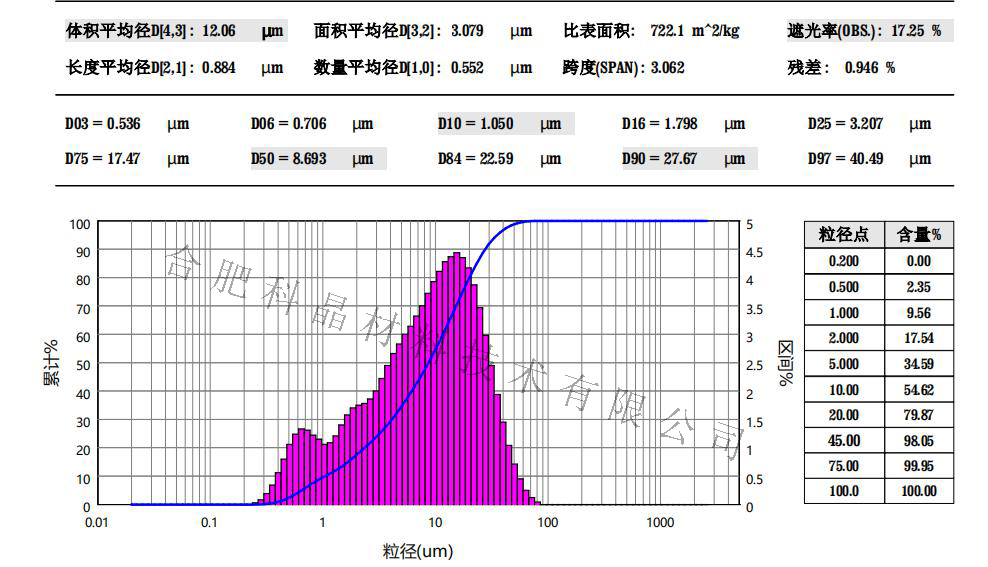

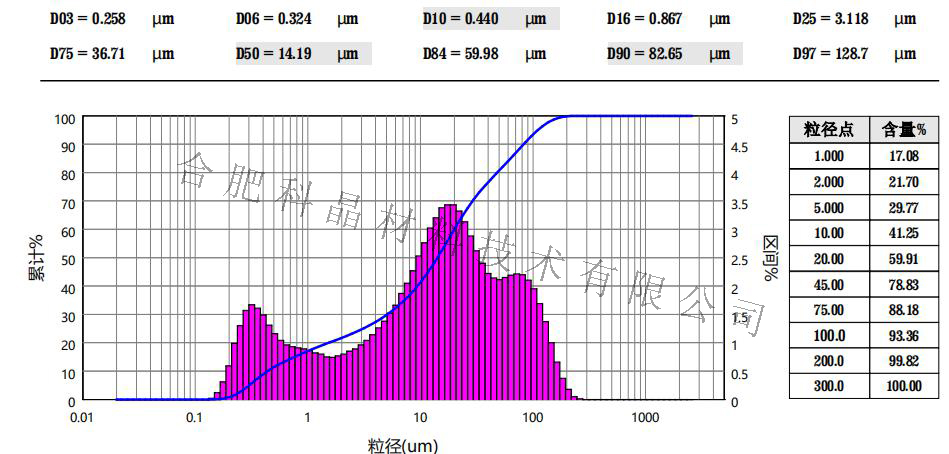

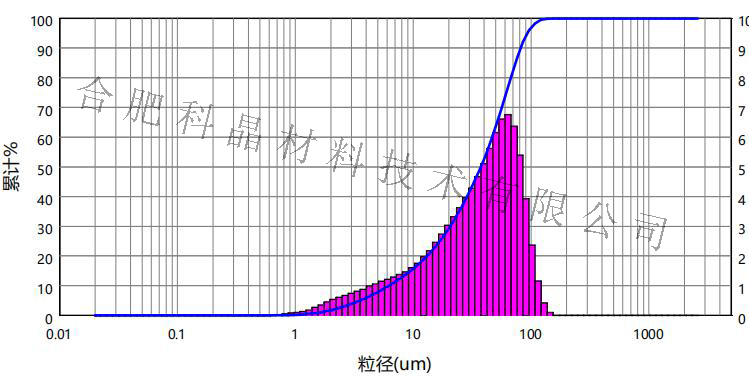

序號(hào) | 粒徑分布圖 | 序號(hào) | 粒徑分布圖 | 序號(hào) | 粒徑分布圖 |
氧化鋁 原樣 |
| 玻璃粉 原樣 | | 1 |
|
2 |
| 3 |
| 4 |
|
5 |
| 6 |
| 7 |
|
8 |
| 9 |
| 10 |
|

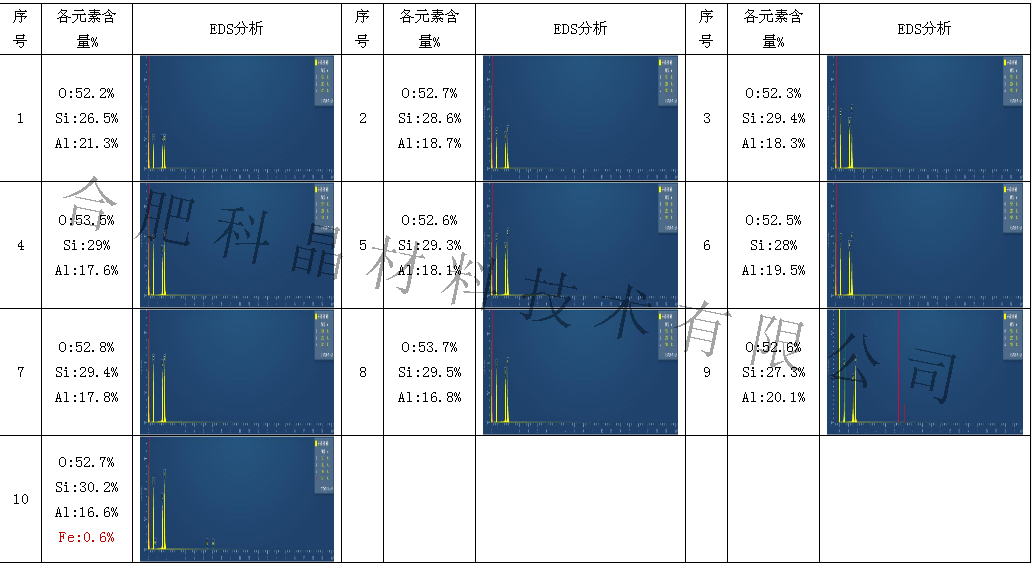

2、EDS檢測(cè)。

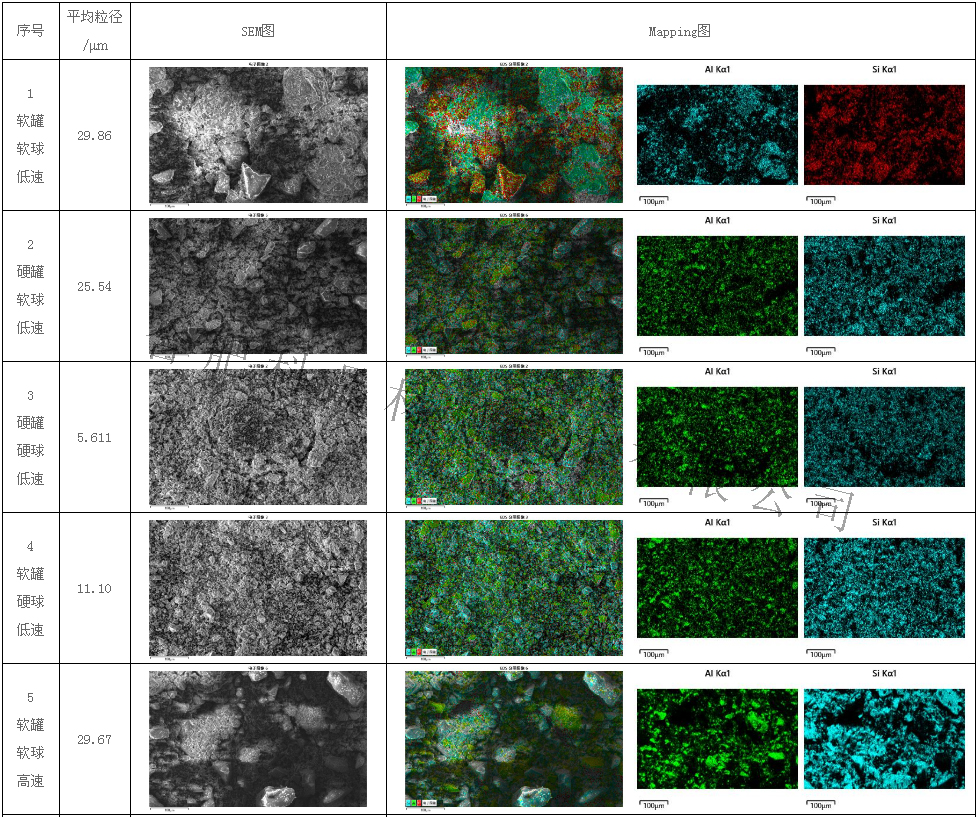

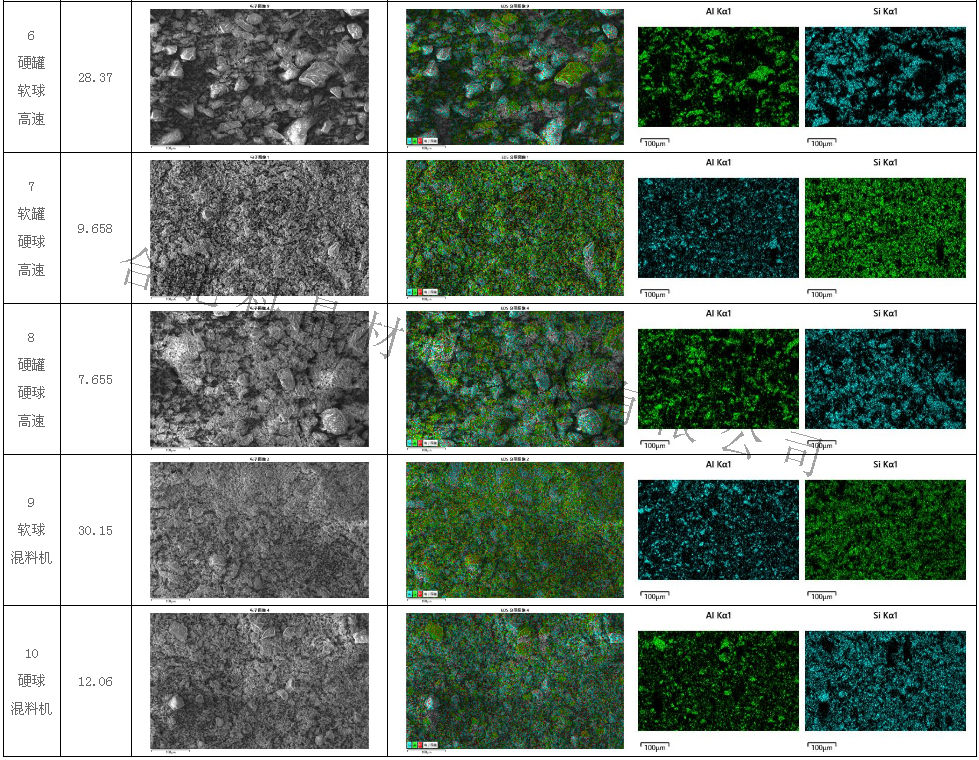

3、Mapping圖。
實(shí)驗(yàn)結(jié)論：
①對(duì)同一設(shè)備（MSK-SFM-1、MSK-SFM-1S），軟罐軟球（尼龍罐與包聚氨酯不銹鋼球）搭配，粒徑變化最小。
②硬球更容易混合均勻，軟球不易降低粒徑。
③對(duì)于硬罐硬球，轉(zhuǎn)速越大混合越均勻，同時(shí)粒徑減少越明顯。
④對(duì)于氧化鋁和玻璃粉混合，Y型混料機(jī)SFM-11（軟球）粒徑減小最小，混料效果最好。
特別聲明：
1. 以上所有實(shí)驗(yàn)僅為初步探究，僅供參考。由于我們水平有限，錯(cuò)誤疏漏之處歡迎指出，我們非常期待您的建議。聯(lián)系我們
2. 歡迎您提出其他實(shí)驗(yàn)思路，我們來驗(yàn)證。
3. 以上實(shí)驗(yàn)案例及數(shù)據(jù)只針對(duì)科晶設(shè)備，不具有普遍性。
4. 因?yàn)樯婕氨Ｃ軉栴}，以上數(shù)據(jù)僅為部分?jǐn)?shù)據(jù)，歡迎老師與我們聯(lián)系，我們非常期待和您共同探討設(shè)備的應(yīng)用技術(shù)。
Copyright © 2019 合肥科晶材料技術(shù)有限公司 版權(quán)所有 皖I(lǐng)CP備09007391號(hào)-1
皖公網(wǎng)安備 34012302000974號(hào)
查看誠(chéng)信檔案
