1、原理：

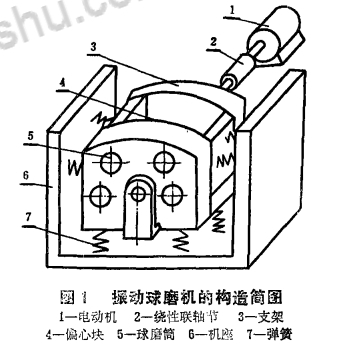

    電動機通過繞性聯軸節帶動裝有偏心塊的軸產生振動，傳給支架。支架上裝有球磨筒，于是跟著振動。支架的

兩側及底部均裝有彈簧與機座相連。從球磨筒的端面觀察，其上任何粉末體的運動軌跡是一條平面曲線。如圖所示，

跳動的高度等于2倍振幅，運動主要是振動，但由于慣性作用也有少量的轉動。

2、受力分析：

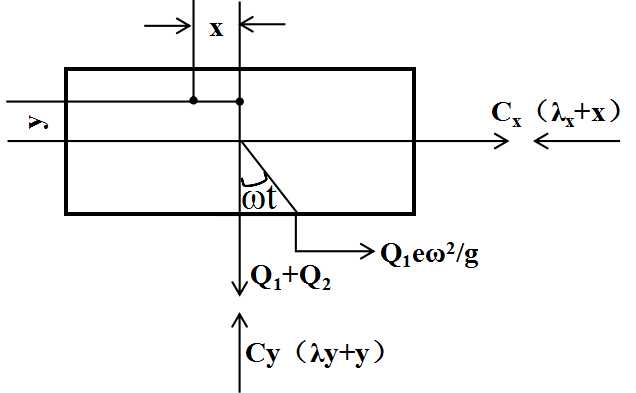

    設Q₁為偏心塊重，Q₂為振動部分重量，ω為電動機角速度，e為偏心距，C_x為x方向的彈簧剛度，C_y為y方向的

彈簧剛度，λ_x、λ_y分別表示x、y方向的靜變形，則受力情況如圖，過平衡中心位置作水平及垂直軸x、y，向右、

向下為正向。

         Y軸方向有重力Q₁+Q₂，彈力C_y（λ_y+y），離心力分量Q₁eω²cosωt/g。X軸方向有預壓力，彈性力C_x（λ_x+x），

離心力分量Q₁eω²sinωt/g。

3、運動方程：

 ① ω<_y  ω/k_y接近0，Q₁eω²/g幾乎為靜止力作用，系數接近1。

 ② ω>>k_y  系數接近于0，y接近0，磨筒靜止不動。

 ③ ω>k_y 系數為負值，則干擾力方向與磨筒位移的方向相反。

 ④ ω≈k_y 則產生拍擊，共振。

    振動球磨機在運行和設計時應避免①、②、④三種情況出現，只有當 ω>k_y時，球磨機的球磨效率是最大的。

 內容摘至對振動球磨機的分析
